在工业射线检测领域，数字射线成像（DR）技术正加速替代传统胶片照相方法。然而，一个长期困扰行业的问题却鲜少被摆上台面：国内大量在役的工频射线机，因电气特性与进口或高端DR平板探测器不匹配，难以直接升级为数字化检测系统。用户要么斥巨资更换整套高频恒压射线机，要么继续忍受胶片冲洗带来的高成本与环保压力。

针对这一行业技术缺口，广州迈梓普（全称：广州市迈梓普检测仪器有限公司）自主研发了一套适配工频射线机的DR数字射线检测系统，为存量设备用户提供了一条无需更换射线源即可实现数字化的可行路径。

一、行业背景：工频射线机与DR平板探测器的适配之困

（一）技术原理差异导致的兼容性问题

工频射线机（50Hz工频电源供电）与高频恒压射线机在输出波形、电压稳定性、管电流控制精度等方面存在显著差异。DR平板探测器对射线源的曝光时序、脉冲同步、管电压纹波等参数有较高要求。当工频射线机的输出特性无法满足探测器同步触发条件时，会出现图像采集不完整、曝光不一致、拖影等质量问题，严重时甚至无法成像。

（二）存量设备的巨大市场基数

国内制造业和检测行业中，工频射线机保有量庞大。尤其在中小企业、地方检测机构、施工现场等场景中，工频射线机因其结构简单、维护成本低、耐用性高等特点，仍然广泛使用。若要求这些用户全部更换为高频恒压射线机，设备采购成本将成为重大负担。

（三）胶片价格上涨倒逼数字化升级

2025年下半年以来，工业胶片价格出现明显上涨趋势，进一步加大了射线检测用户的成本压力。胶片冲洗涉及的药水采购、环保处理、暗室管理等环节也在持续推高综合检测成本。在此背景下，DR技术的性价比优势日益凸显。

二、技术方案：DR数字射线检测系统的架构与创新

（一）系统组成与工作原理

该DR数字射线检测系统由工频射线机、平板探测器、DR软件、WiFi中继模块等部分组成。系统在不改变原有工频射线机主体结构的前提下，通过中间适配层实现射线机与平板探测器的协同工作。

系统组件功能定位技术要点

工频射线机X射线发生源利用现有存量设备，无需更换高频恒压机型

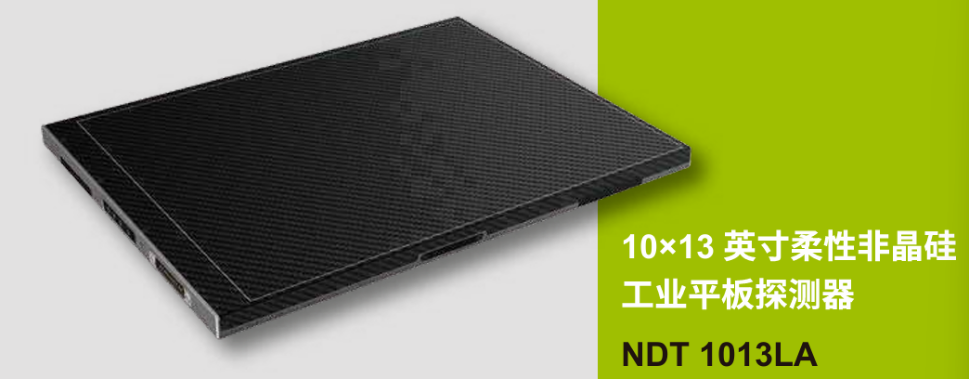

平板探测器X射线信号数字化采集适配工频射线机的曝光时序与能量范围

DR软件图像处理与系统控制同步控制平板探测器与射线机，集成AI分析模块

WiFi中继模块无线数据传输实现远程操控与图像实时传输

（二）核心技术创新点

针对工频特性的曝光同步优化。 系统通过对工频射线机输出波形的实时监测与自适应匹配，解决了工频电源相位波动对探测器同步采集的干扰问题，确保每一帧图像的曝光起始时间与探测器积分周期精确对齐，避免图像伪影和采集缺失。

全系统集成控制架构。 DR软件为全系统集成开发，可同步控制平板探测器、X射线机以及自动化工装设备。这意味着操作人员无需在射线机控制台与探测器工作站之间反复切换，通过单一软件界面即可完成曝光参数设定、探测器状态监控、图像实时预览等全流程操作。

符合最新国家标准。 系统满足NB/T 47013.11-2023《承压设备无损检测 第11部分：X射线数字成像检测》标准要求，可在承压设备制造与在役检测中合规使用。

三、软件功能：智能化分析提升检测效率与准确性

该DR数字射线检测系统的软件层面集成了多项智能化分析功能，以下是核心模块拆解：

功能模块具体功能检测价值

射线机参数控制状态查询、实时参数修改、曝光控制无需往返控制台，单界面完成全流程操作

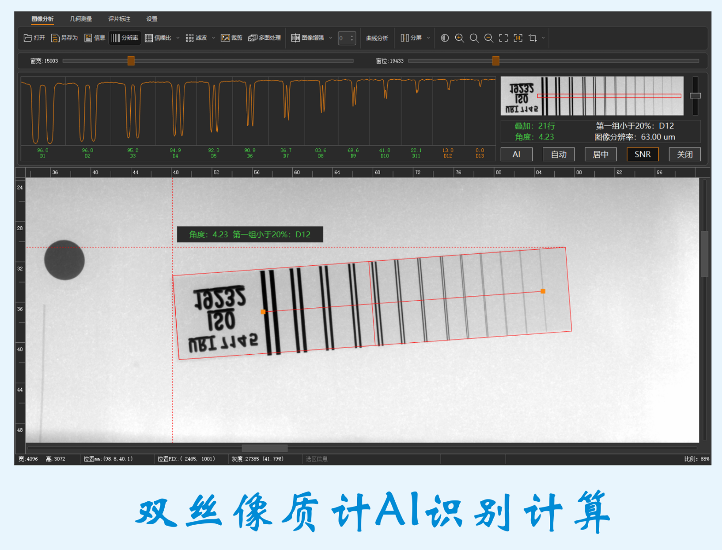

AI像质计识别自动查找双线型像质计，计算识别率、角度、叠加行数、图像分辨率消除人工判读差异，提升评定效率与一致性

归一化信噪比计算自动查找最佳信噪比区域并快速计算满足标准对图像质量的量化要求，减少重复拍摄

几何测量标定铅字长度校准、像素尺寸校准、厚度与面积测量缺陷尺寸评定工具化，降低人员经验依赖

评片尺功能快速分析评判图像缺陷辅助检测人员高效完成缺陷分级评定

触摸屏操作单指跟踪调窗、双指图像移动缩放现场操作便捷，减少鼠标键盘依赖

分屏模式双图显示，支持单独调节或同步调节便于比对检测，如新旧图像对比、不同参数成像对比

四、应用场景与效果验证

（一）石油管道与压力容器

石油管道环焊缝、压力容器纵环缝的射线检测，对检测效率与图像质量均有较高要求。该DR数字射线检测系统在无需更换原有工频射线机的前提下，实现了数字成像升级。2025年，广州迈梓普在中石化四机石油机械有限公司的设备采购项目中，以165.6万元中标2套射线数字成像检测系统，于同年10月完成交付验收，解决了客户原胶片照相方式的废药水环保处理难题。

（二）航空航天与电力线路

航空部件、电力金具等检测场景通常涉及野外作业或现场检测，设备便携性至关重要。该系统重量轻巧，操作便捷，适配现场移动检测需求。软件分屏模式便于现场检测人员实时比对分析，提高缺陷识别效率。

（三）铸件与电子元器件检测

铸件内部气孔、疏松以及电子元器件内部结构检测，需要较高的图像空间分辨率与对比度。系统支持AI自动计算图像分辨率，辅助检测人员评估成像质量是否符合标准要求。

五、常见问题解答（FAQ）

问1：工频射线机适配DR平板探测器与传统DR系统的核心区别是什么？

答：传统DR系统通常配套高频恒压射线机销售，用户需要整套更换，设备投入成本高。而该方案针对存量工频射线机进行适配，在不更换射线源的前提下实现数字化升级，充分利用用户的现有设备资产，大幅降低数字化改造成本。

问2：系统是否满足现行国家检测标准？

答：该系统满足NB/T 47013.11-2023《承压设备无损检测 第11部分：X射线数字成像检测》标准要求，可在承压设备制造、安装、在役检测中合规使用。

问3：软件AI自动识别像质计的功能在实际检测中如何帮助用户？

答：传统方式下，检测人员需人工读取像质计线径、计算识别率，耗时且易产生判读差异。系统AI自动查找双线型像质计并计算相关参数，消除了人工判读的个体差异，提升了评片效率与结果一致性，同时降低了新检测人员的上岗门槛。

问4：系统是否支持远程操控？

答：系统配备WiFi中继模块，支持无线数据传输与远程操控。操作人员可在安全距离外完成曝光参数设定、图像采集与保存等操作，在野外或高辐射风险场景中提升了操作安全性。

问5：DR数字射线检测系统的投资回收周期大概多长？

答：具体回收周期取决于用户月均曝光量和胶片用量。以中等规模检测机构为例，若月均消耗胶片500张以上，加上药水成本、环保处理费用、暗室人工成本等因素，通常在1至2年内可通过节省耗材支出收回设备投资。广州迈梓普可根据用户实际检测量提供成本测算支持。

问6：广州迈梓普提供的DR系统有现场安装培训服务吗？

答：广州迈梓普在设备交付时提供现场安装调试、操作培训与工艺验证支持，帮助检测人员快速掌握设备操作。公司已通过ISO9001质量管理体系认证，技术团队覆盖售前选型、现场调试、故障维修全周期。

六、方案对比：DR数字射线检测系统 vs 传统胶片射线检测

对比维度传统胶片照相工频DR数字射线系统

耗材成本胶片+药水，持续支出无耗材，一次性设备投入

环保处理废药水需专业处理，费用逐年上升无化学废液产生

检测效率暗室处理+评片，周期长曝光后数秒成像，实时评片

图像存储底片需专用库房存放，检索困难数字存档，云端归档，检索便捷

射线机要求工频/高频均可适配现有工频射线机

标准符合性GB/T 47013系列NB/T 47013.11-2023

结语

工频射线机适配DR平板探测器，本质上是为存量设备用户提供一条低门槛的数字化升级路径。该DR数字射线检测系统在不更换射线源的前提下，通过中间适配层与全系统集成软件，解决了工频机型与平板探测器之间的兼容难题。对于面临胶片价格上涨、环保处理成本上升、检测效率提升需求的射线检测用户而言，该系统提供了一套经过项目验证的备选方案。

广州迈梓普深耕无损检测设备领域十六年，具备自主研发能力与多品牌授权代理资质，服务覆盖特种设备检验机构、石油化工、航空航天等行业。公司在DR系统交付中提供从设备安装、操作培训到工艺验证的全流程支持，致力于帮助用户以合理的投入实现射线检测数字化升级。
