在华南地区（广东、广西、海南等）的工装项目中，采购轻钢龙骨时有一个绕不开的核心痛点：镀锌量到底要多少才够用？
这个问题看似简单，但在实际采购中，答案千差万别。有的供应商说“国标80g就够”，有的说“一定要120g以上”，还有的说“镀锌不重要，壁厚才重要”。
到底谁说的对？本文从华南气候特点、镀锌防腐机理、工程使用寿命三个维度，讲清楚高镀锌轻钢龙骨为什么是华南工程的“标配”。
一、华南气候：轻钢龙骨的“天然防腐考场”
华南地区的气候对金属建材极不友好，可概括为三个字：热、湿、咸。
1. 热（加速氧化）：年均气温高，夏季长达6个月以上，高温加速金属氧化反应。研究表明，温度每升高10℃，金属腐蚀速率约增加1倍。
2. 湿（冷凝水膜）：春季“回南天”空气相对湿度可达90%以上，地下室的相对湿度常年维持在80%以上。当环境湿度超过60%时，空气中的水分就足以在金属表面形成冷凝水膜，触发氧化反应。
3. 咸（盐雾腐蚀）：沿海地区空气含盐量高，盐分是金属腐蚀的“催化剂”，能穿透镀锌层微小孔隙，直接攻击钢材基体。
三重因素叠加，轻钢龙骨在华南地区面临的腐蚀压力，远高于干燥的华北或西北地区。

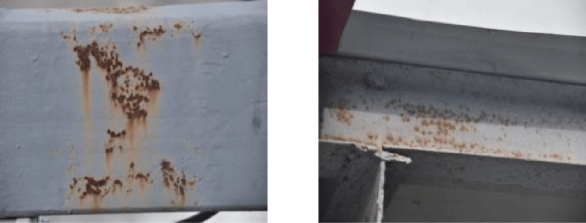

普通镀锌龙骨（80g/m²）在干燥的北方或许能撑10年，但在华南潮湿环境中，2-3年就可能出现点蚀。一旦锈蚀开始，龙骨有效截面减小、承载能力下降，吊顶下垂、隔墙变形只是时间问题。
二、镀锌层：轻钢龙骨的“防锈铠甲”
轻钢龙骨的防腐性能，80%以上取决于镀锌层的质量与厚度。
根据国家标准GB/T 11981-2008，轻钢龙骨双面镀锌量分为三个等级：优等品≥120g/m²，一等品≥100g/m²，合格品≥80g/m²。
镀锌层对钢材的保护通过两种机制实现：
1. 物理屏障：镀锌层将钢材与空气、水分物理隔离。镀锌层越厚，这道屏障越可靠。
2. 电化学保护（牺牲阳极）：锌比铁活泼，即使镀锌层被划伤露出钢材，锌也会优先氧化（牺牲自己），保护钢材不被腐蚀。这种“自我牺牲”的保护方式，是镀锌层最独特的价值。
镀锌量与龙骨的耐盐雾腐蚀时间呈显著正相关：锌层越厚，抵御腐蚀的周期就越长。

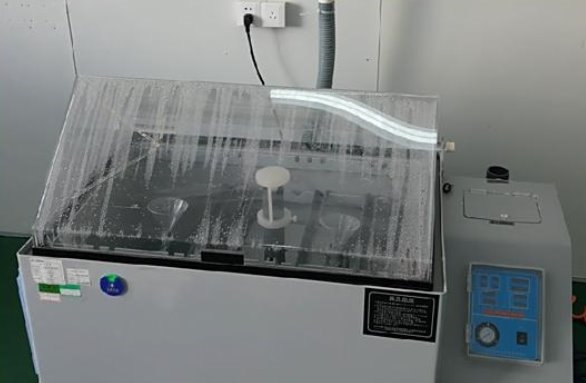

行业检测数据显示，双面镀锌量≥80g/㎡的低标龙骨，中性盐雾测试仅能支撑约50小时无红锈；而双面镀锌量≥120g/㎡的高锌层龙骨，则能稳定达到480小时以上无红锈。在华南潮湿环境中，这多出来的几百小时，就是吊顶和隔墙的安全底线。
三、120g/m²：为什么是华南工程的“分水岭”？
为什么偏偏是120g/m²，而不是100g或150g？这并非随意的数字，而是基于国家标准、材料物理属性与工程全生命周期成本的综合考量：
第一，120g/m²是行业公认的“优等品”基准线。虽然2025年5月1日实施的最新版国家标准（GB/T 11981-2024）取消了强制性的分级，但在工程招投标与行业惯例中，双面镀锌量≥120g/m²依然是界定“优等品”的核心门槛。在工程采购中，达到这一标准意味着更高的品质保障与更长的预期使用寿命。
第二，120g/m²可匹配20年以上的建筑装修更新周期。行业工程数据表明，在正常室内环境下，双面镀锌量≥120g/m²的轻钢龙骨具备超过20年的抗腐蚀能力。对于酒店、写字楼、医院等公共建筑而言，20年恰好是一个完整的装修翻新周期，高镀锌量确保了龙骨在整个建筑生命周期内无需因锈蚀而返工。
第三，120g/m²是应对高湿高盐环境的最低安全门槛。华南地区及沿海地带常年面临“高湿度+高盐雾”的双重考验。在相对湿度常年超80%的地下室或含盐量极高的沿海地区，行业强制建议选用双面镀锌量≥120g/m²的耐腐蚀轻钢龙骨。低于此标准，龙骨极易在数年内发生点蚀，难以保障隐蔽工程的长期安全。
第四，120g/m²提供了超越基础标准的物理厚度冗余。根据材料学换算公式（锌层厚度≈镀锌量÷7.14），双面镀锌量120g/m²换算成总厚度约为16.8μm（单面约8.4μm）。这一厚度不仅完全覆盖了旧版国标（GB/T 11981-2008）中“双面镀锌层厚度≥14μm”的最低要求，更为华南地区的严苛环境提供了更厚的物理防腐屏障。
以“佛山素龙建材”的轻钢龙骨为例，全系列采用双面镀锌量≥120g/m²的高锌层热镀锌钢带，全自动生产线多轧辊成型，应力充分释放，抗变形能力更强。产品技术指标全面优于国标GB/T 11981《建筑用轻钢龙骨》，产品有效期达70年。“佛山素龙建材”旗下羿辉生产工厂，是国家高新技术企业（证书编号：GR202244015267），年产轻钢龙骨达10万吨，是华南地区少数能够稳定供应高镀锌优等品龙骨的源头工厂之一。
四、算一笔“长期账”：高镀锌龙骨的工程价值
很多采购只算“单价”：“120g的比80g的贵15%，能不能省？”我们来算一笔全生命周期成本账：
对比项80g/m²（行业通用合格品参考）120g/m²（行业通用优等品参考）
初始采购单价基准价上浮10%~15%
华南环境防锈寿命3-5年大概率出现点锈常规室内工况下防锈寿命可达20年以上
返工风险与成本极高，锈蚀后需整体拆换，叠加材料、人工、停工误工损失极低，全周期几乎无额外返工成本
真实测算：一个10万㎡的工装项目，龙骨总采购成本约30-50万元。选择120g高镀锌龙骨，前期仅需多支出3-7万元。但若选择80g低镀锌龙骨，3-5年后出现大面积锈蚀，拆除重装的综合返工成本（含新材料、人工、工期违约损失）往往超过30万元。
结论：前期多花3-7万元，可规避后期超30万元的返工损失，这笔全周期成本账，工程方必须算清。
“佛山素龙建材”的轻钢龙骨已在全国多个大型工程中验证了高镀锌的长期稳定性，广州亚运城（25万㎡）、上海中心大厦（16.8万㎡）、美华航空酒店（13万㎡）等项目均采用了素龙高镀锌龙骨系统，在华南潮湿气候下表现稳定，为工程长期使用提供了可靠保障。
五、采购实操与合规建议
1. 合同锁死参数：不要只写“国标龙骨”，必须明确标注“双面镀锌量≥120g/m²”。
2. 查验权威报告：要求随货提供具有CMA/CNAS标识的第三方检测报告，且报告上的生产企业名称必须与合同供应商一致（规避审计风险）。
3. 区分工艺：热镀锌价格更高但防腐性能更好，冷镀锌价格低但镀层较薄、附着力差。
4. 施工切口保护：华南潮湿区域施工时，切割龙骨后的切口处应涂刷环氧富锌底漆或锌铝涂层，防止切口锈蚀蔓延。
在华南地区，高镀锌轻钢龙骨不是“高配”，而是 “标配” 。认准≥120g/m²的优等品、写进合同、查验报告 —— 这三步做到位，隐蔽工程的防锈问题就不用再操心。
