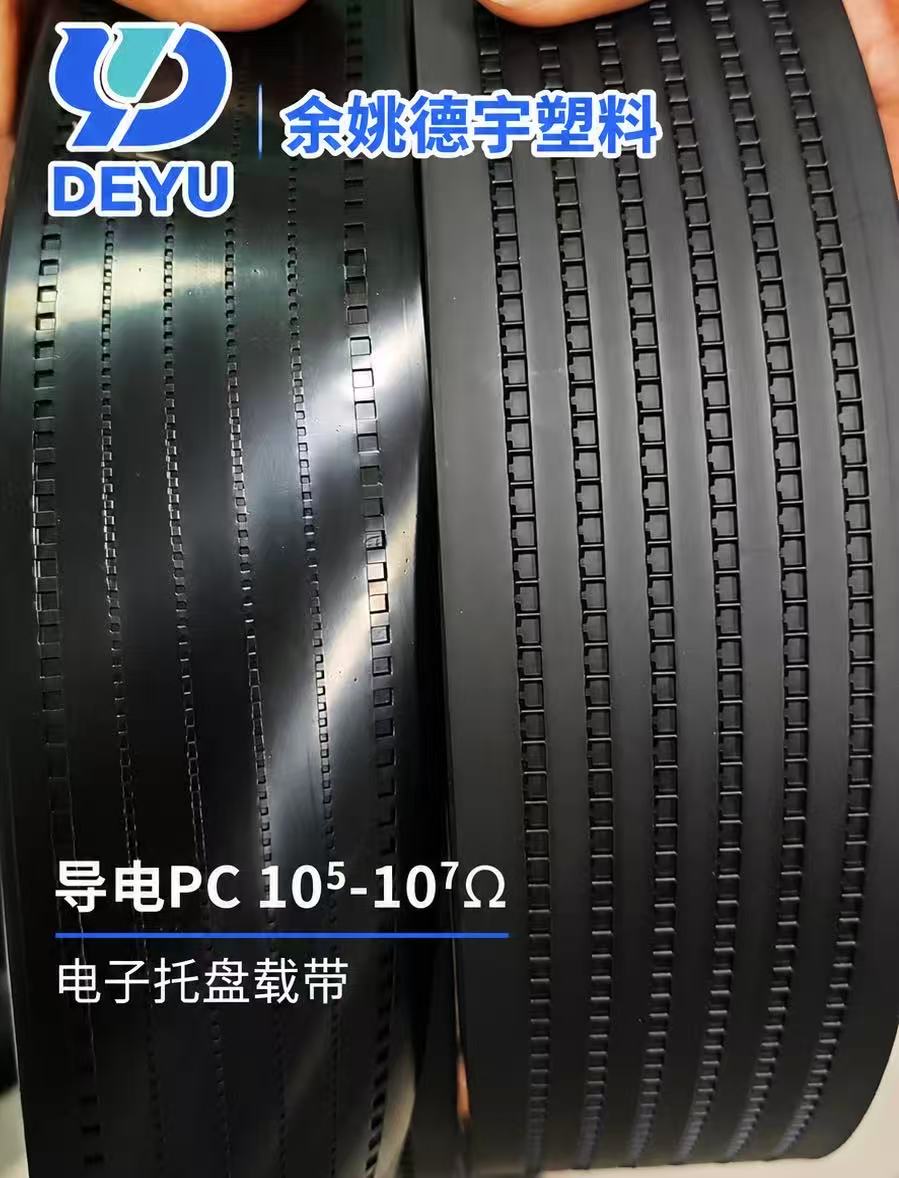

在半导体封装载带和精密电子托盘领域，导电聚碳酸酯（PC）材料的表观质量长期是制约国产化替代的关键瓶颈。近日，余姚市德宇塑料科技有限公司宣布，其自主研发的挤出级导电PC颗粒DGK-PC DD5-7JC已实现稳定量产。该产品表面无麻点、无晶点，表面电阻稳定在10⁵–10⁷Ω区间，可满足IC载带、芯片托盘等精密电子包装制品的挤出成型要求。

行业痛点：导电PC挤出为何难做？

导电PC在电子包装、半导体载带、防静电板材等领域需求明确。据QYResearch统计，2025年全球导电聚碳酸酯市场销售额达到14.15亿美元，预计2032年将增至21.43亿美元。其中，PC和PS载带市场2025年规模约6.92亿美元，预计2032年将达11.65亿美元。然而，适合薄膜挤出的高规格导电料在国内市场中仍以进口居多。

要让PC具备导电功能，主流路径是在基体中添加导电填料——导电炭黑、碳纤维、碳纳米管等。以导电炭黑为例，要在PC中形成有效的导电逾渗网络，添加量通常需要达到16%–23%。如此高的填充量带来多重挑战：熔体粘度显著上升，挤出时流道阻力大、熔温升高，容易引发熔体破裂；挤出过程中熔体经历强烈的拉伸和剪切流动，导电填料容易沿流动方向取向，导致导电网络被拉断或出现各向异性；导电填料分散不均还会导致表面出现“流痕”“鲨鱼皮”“麻点”等缺陷。对于直接接触精密元器件的载带和托盘而言，外观缺陷直接意味着报废。

导电PC在载带生产中还有一个行业公认的难题——积碳。载带机连续工作数小时后，机头模具出料孔位会堆积未能完全相容的炭黑，迫使设备停机清理。这些行业痛点，正是判断一款导电PC挤出材料是否“合格”的基本标尺。

技术突破：为挤出而设计的配方优化

DGK-PC DD5-7JC的研发起点正是“为挤出而设计”——针对挤出过程中熔体拉伸对导电网络的破坏问题，在配方层面做了针对性优化。

从检测数据来看，该材料在几个关键维度上交出了可验证的数据：表面电阻10⁵–10⁷Ω，属于静电耗散材料的黄金区间——既能有效泄放静电，又不至于导电性过强导致短路风险；弯曲强度69.4MPa、弯曲模量1638MPa、拉伸强度46.96MPa，简支梁缺口冲击强度17.5kJ/m²，悬臂梁缺口冲击强度32.5kJ/m²；熔体流动速率3.38g/10min（300°C/1.2kg），在挤出温度区间具有稳定的流变行为；热变形温度124°C（0.45MPa），可保证电子包装制品在焊接、烘烤等后道工序中不变形。更多数据可在https://www.deyuplastics.com联系德宇工程师。

表观质量：表面无麻点

“表面无麻点”是DGK-PC DD5-7JC在表观质量上的核心指标。对于电子托盘、载带这类直接接触精密元器件的制品，表面任何麻点或晶点都可能划伤芯片或吸附灰尘。该产品同时提供哑光和光亮两个版本——哑光版适合对反光敏感的光学检测场景（如晶圆托盘、载带），光亮版则适用于常规电子托盘和外壳应用。两者在导电性能和力学性能上没有本质差异，区别主要在于表面效果。

在工艺适配性上，该产品推荐干燥温度110°C、干燥时间4-5小时、挤出温度255-265°C、模具温度90°C。同时兼容注塑成型，对于既需要挤出板材又需要注塑配件的客户来说，可以减少物料种类。

应用验证：从试产到量产

在华东某电子包装材料企业的实际应用中，客户原使用某品牌导电PC材料生产IC载带片材，表面麻点率高达5-8个/m²，良率仅85%，且连续运行4-6小时后需停机清理积碳。切换至DGK-PC DD5-7JC（哑光版）后，表面麻点率降至1个/m²以下，横纵向电阻差异从近2个数量级缩至0.5个数量级以内，片材厚度公差从±0.05mm改善至±0.02mm，连续运行时间从4-6小时延长至12小时以上，载带成型良率从85%提升至96.5%。该客户已将DGK-PC DD5-7JC列为载带生产的标准用料。

余姚市德宇塑料科技有限公司专业从事改性塑料研发生产近30年，在导电防静电领域已形成从导电级到静电耗散级的完整产品矩阵，覆盖ABS、PP、PE、PC、PA、POM、PBT等多种基材。DGK-PC DD5-7JC的稳定量产，标志着国产挤出级导电PC在表观质量和导电均匀性方面达到了可对标进口材料的水平，为半导体载带、电子托盘等精密包装制品的国产化替代提供了新的材料选项。
