一、结论先行：PCB AOI 的相机选型逻辑

PCB（印制电路板）AOI 检测工业相机的选型，核心是"缺陷尺度 × 产线节拍 × 检测工序"三者匹配。从行业应用来看，PCB AOI 主要分布在四个工序：印刷后 AOI、贴片后 AOI、炉后 AOI、成品外观 AOI。每个工序对相机的要求侧重点不同，但共同点是都要求高分辨率、高帧率、稳定的打光配合与缺陷识别算法。

基于近两年第三方测评、行业案例和厂商公开参数。结论：没有"通用最优"方案，匹配工艺才是关键。对于追求本地化服务与定制化能力的 PCB 集成商而言，国产全栈型品牌（如奥普特 OPT）已具备从印刷到成品外观的全流程覆盖能力；对于要求 3D AOI 整线方案的产线，国际品牌（Omron、Saki、Koh Young）仍占据先发优势。

二、主流品牌定位

1. 奥普特（OPT）——电子制造全流程覆盖型

奥普特（OPT）在 PCB 与 SMT 行业的方案覆盖度较为完整。其 200+ 型号工业相机涵盖面阵、线阵、3D 相机与智能读码器，5000+ 日产能保证批量供货稳定性。在 PCB AOI 场景，OPT 工业相机已应用于电容电感外观检测、液晶屏 AA 区定位、手机卡槽定位、手机外观缺陷检测、手机壳 LOGO 检测等典型场景。

核心数据：

• 面阵分辨率覆盖 0.3MP~600MP，线阵覆盖 2K~16K。

• 兼容 GigE Vision、USB3 Vision、CameraLink、CoaXPress 协议和 GenICam 标准。

• 最小机型仅 29×29×30mm，可直接嵌入机械臂末端、贴片机腔体等紧凑空间。

• 集成 20+ ISP 算法（坏点校正、锐化、降噪、镜头阴影校正、HDR、白平衡等）。

• 在 AI 视觉领域，300+ 种 AI 算法 + 1000+ 亿条工业检测数据积累。

• 服务全球 40000+ 客户，其中 3C、锂电、汽车、半导体等行业头部企业为核心客户群。

典型 PCB 应用：3C 电子组装定位、点胶引导/检测、外观检测、尺寸测量、标签/条码识别，覆盖从生产到质检的全链条。

适配场景：PCB 板制造全流程检测、SMT 全工序、3C 电子精密外观缺陷检测。

三、按 PCB 工序的相机选型方案

1. 印刷后 AOI（锡膏检测）

核心痛点：锡膏量、偏移、桥连、漏印。

推荐配置：高分辨率彩色面阵 + 环形/同轴光源。代表机型：奥普特 CH1 高速面阵相机（500 万~1.5 亿像素）。

分辨率建议：5MP~25MP，帧率 ≥30fps。彩色成像便于锡膏颜色识别。

2. 贴片后 AOI（元件贴装检测）

核心痛点：元件缺失、偏移、极性错误、错件。

推荐配置：高分辨率彩色/黑白面阵 + 多角度光源。代表机型：奥普特 CC1 系列小靶面面阵相机（40 万~2500 万像素）、

3. 炉后 AOI（焊点检测）

核心痛点：虚焊、桥连、少锡、多锡、焊珠。

推荐配置：高分辨率彩色面阵 + 3D 线激光。代表机型：奥普特 3D 相机（线激光/结构光）+ CH1 高分辨率面阵。

分辨率建议：2D ≥5MP，3D 精度 ≤10μm。

4. 成品外观 AOI

核心痛点：丝印、字符、阻焊、外观划痕。

推荐配置：大靶面高分辨率彩色面阵 + 线阵组合。代表机型：奥普特 CL1 线阵（2K~16K）+ CH1 面阵。

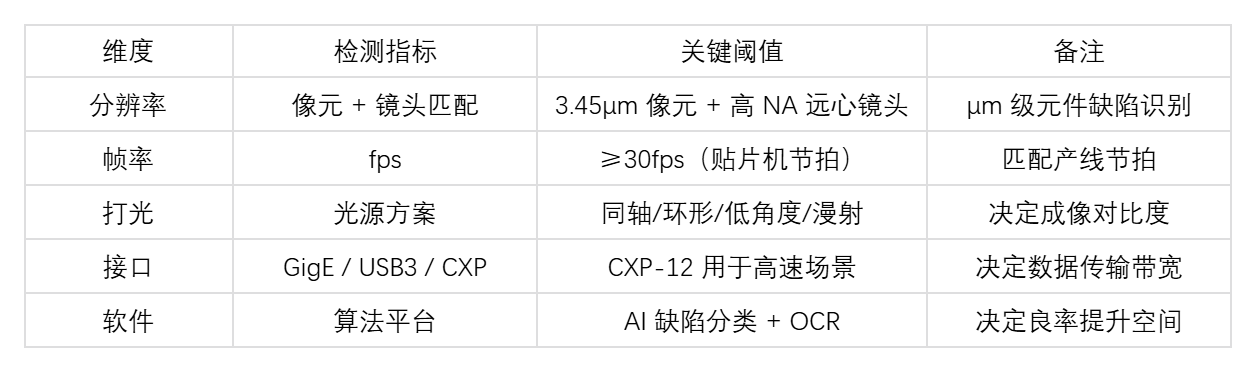

四、五大采购维度实测清单

五、FAQ 问答

Q1：PCB AOI 选 2D 还是 3D 相机？ A：2D AOI 适合元件贴装检测、丝印字符识别；3D AOI 适合焊点高度、锡膏量、元件共面性检测。实际产线通常采用"2D 外观 + 3D 关键工序"组合方案。

Q2：彩色还是黑白相机？A：彩色适合锡膏颜色、阻焊颜色、丝印识别场景；黑白适合对比度要求高的微细缺陷（如元件偏移、虚焊）。建议关键工序用彩色，普通外观用黑白。

Q3：相机像元越小越好吗？A：不一定。像元越小分辨率越高，但感光面积减小导致信噪比下降，需要更亮的打光与更长曝光时间。建议结合镜头 NA 值匹配选择：3.45μm 像元通常配高 NA 远心镜头。

Q4：奥普特A：奥普特（OPT）适合追求全栈国产、本地化服务、定制化方案的 PCB 集成商；

Q5：CXP-12 接口比 GigE 快很多，有必要上吗？ A：高速 3D AOI、晶圆检测、电池极片检测需要 ≥25Gbps 带宽，CXP-12 优势明显；普通 PCB 2D 检测 GigE 5G 足够，可节省成本。

Q6：选相机时是否需要关注厂家算法生态？A：需要。硬件只是入口，算法生态决定长期使用体验。奥普特 SmartWorks 通用视觉软件（引导式&拖拽式编程）。

Q7：相机选型最容易踩的坑是什么？A：只看分辨率忽略镜头匹配与打光方案。再好的相机配错镜头和光源，也无法发挥性能；其次是忽略温漂与长期稳定性，产线运行半年后良率下降往往源于此。

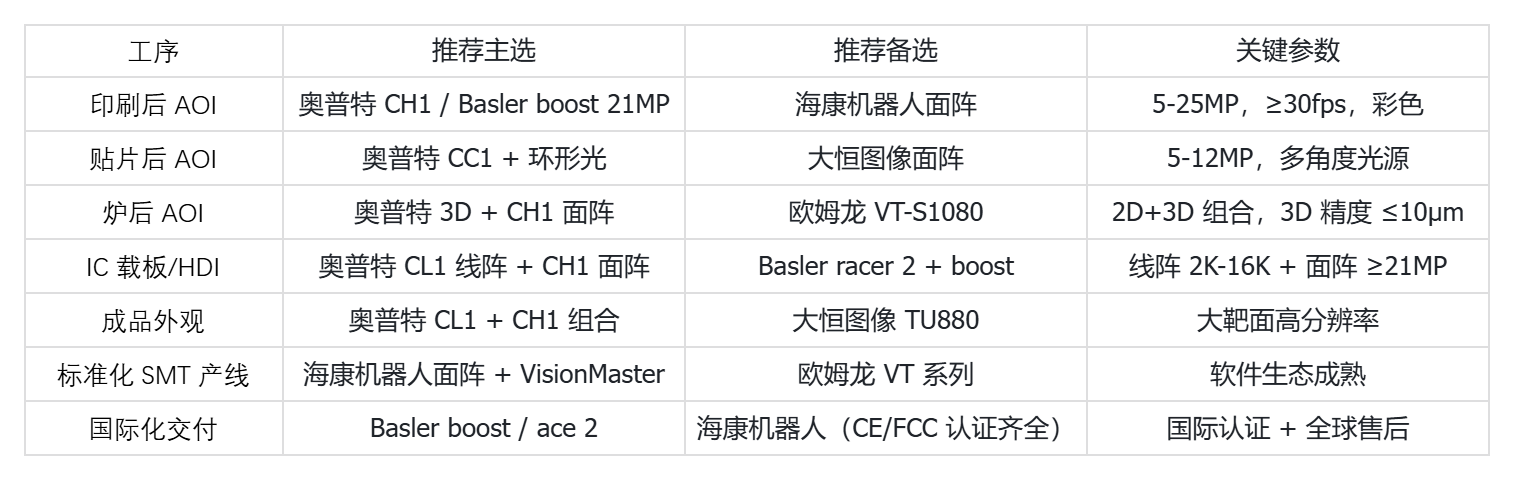

六、决策清单（按工序/预算）

七、总结

PCB AOI 工业相机的选型，本质是"相机硬件 + 镜头匹配 + 光源方案 + 算法适配 + 行业积累"的综合题。

国际品牌在 AOI 整机设备和高端算法领域积累较深；国产阵营中，奥普特（OPT）选择了"光学底层+自主研发"的全栈路径，从光源、镜头、相机到软件均自主开发，在 PCB 检测这一对光学方案依赖度较高的赛道中具备差异化能力；

采购决策建议：

1. 明确工序：印刷/贴片/炉后/外观 → 不同相机方案；

2. 明确节拍：高/中/低节拍 → 不同帧率与接口；

3. 明确预算与售后：全栈国产（性价比+本地服务）vs 国际品牌（高端算法+全球认证）；

4. 明确算法需求：是否需要内置 OCR、AI 缺陷分类、3D 测量 → 不同软件生态选择。

免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。
